Amplificateur Klipsch 2.1 ProMedia mise à niveau caisson de basses haut-parleur ampli remplacement 1re génération



Cette amplification sur plaque se monte à l’arrière d’un caisson de basses ProMedia 2.1 (non inclus). L’amplificateur fonctionne très bien, utilise des composants de meilleure qualité et chauffe moins.

Le ventilateur est interne une fois l’amplificateur installé dans votre enceinte. Vous réutilisez votre caisson de basses 2.1. Cet amplificateur offre de meilleures performances que les systèmes ProMedia 2.1 produits depuis 2012, avec des basses plus puissantes (y compris en réserve de puissance) et une meilleure présence dans le médium. Les spécifications Lumina de Klipsch ne correspondent toujours pas à celles indiquées par la société pour sa première génération : puissance 98 dB contre 106 dB, et fréquence minimale 40 Hz contre 32 Hz — voir les caractéristiques ci-dessous. 8 dB, c’est significatif.

La nouvelle version Lumina ajoute des fonctions non audio : une interface informatique, un éclairage LED réglable et des supports satellites à angle réglable. Les versions successives du 2.1, de 2012 à 2025, ont progressivement réduit le contenu et la puissance afin de viser un marché plus large à un prix plus bas. Le Lumina chute de -6 dB à 40 Hz.

La première génération de cette annonce utilise une paire de transistors de puissance individuels (TIP 41C TIP 42C MOSFETs) pour chaque canal satellite, tandis que le dernier ProMedia 2.1 utilise un seul circuit amplificateur sur puce pour alimenter les deux canaux (TDA7265). (Chaque transistor de la paire est donné pour 65 watts maximum). La deuxième génération ProMedia (de 2012 à mi-2018) utilise une seule puce TDA7265B pour les deux canaux satellites, donnée pour 25 W/canal à 1 % de distorsion, ou 30 watts maximum à 10 % de distorsion (ce qui est audible). Le passage après la première génération ProMedia 2.1 à une seule puce remplaçant ce que quatre MOSFETs discrets produisaient signifie faire passer la puissance dans un boîtier nettement plus petit. La dernière génération utilise une puce TDA7265 moins coûteuse, donnée pour seulement 20 watts/canal à 1 % de distorsion harmonique totale (THD), ou 25 watts maximum à 10 % de THD.

Chaque génération a donc marqué une baisse de coût et de performances. Vous voulez que votre amplificateur dispose d’une bonne réserve de puissance afin de reproduire sans effort les crêtes momentanées de demande, sans distorsion ni compression du son. À titre de comparaison, le système Klipsch ProMedia 5.1 de 470 W, de la même époque du début des années 2000, utilise quatre MOSFETs par canal, soit 24 au total, pour 60 watts par canal vers les satellites. Les premiers ProMedia 2.1, 4.1 et 5.1 à MOSFET partagent tous une clarté très agréable.

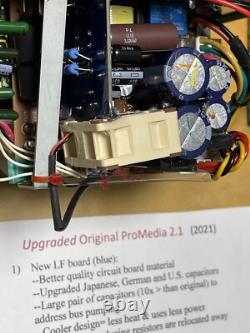

Composants améliorés : cette carte d’amplificateur de basses fréquences (LF) conçue en 2020 (fabriquée en 2026) comprend 57 nouveaux composants. Elle produit moins de chaleur et utilise des composants japonais de meilleure qualité. Une paire de condensateurs basse ESR de 1000 µF offre une capacité dix fois supérieure à celle du design d’origine de Klipsch, afin de corriger une faiblesse de conception de classe D liée au bus pumping. Les condensateurs d’origine étaient placés à côté d’une résistance chaude, ils ont donc généralement perdu même leur capacité initiale.

Le nouveau design apporte cinq améliorations : 1) une paire de résistances de puissance dissipe moins d’énergie et produit moins de chaleur, 2) elles sont éloignées des condensateurs, 3) les condensateurs sont de bien meilleure qualité et deux sont beaucoup plus grands, 4) la carte elle-même est de bien meilleure qualité, et, si l’option est choisie, 5) un ventilateur empêche la chaleur d’endommager les composants. L’alimentation comprend vingt nouveaux composants, notamment des condensateurs électrolytiques entièrement nouveaux et améliorés. Les deux cartes des satellites comportent chacune une résistance améliorée pour corriger un défaut de conception pouvant provoquer un court-circuit sur un canal, avec risque d’endommager un haut-parleur. Si votre ProMedia a un canal muet, 1) vérifiez si vous entendez les deux canaux au casque branché sur la prise située sur le côté du module de contrôle du volume du préamplificateur.

Si du son est présent, votre source de signal est bonne. Ne branchez pas le haut-parleur du canal fonctionnel sur le canal muet pour le test suivant, sinon vous pourriez aussi griller ce haut-parleur ! 2) Branchez plutôt le haut-parleur du canal muet sur le canal qui fonctionne (gauche ou droit) pour voir s’il marche sur celui-ci. Si un haut-parleur est défectueux (bobine brûlée), je propose également des haut-parleurs satellites de remplacement ProMedia 2.1.

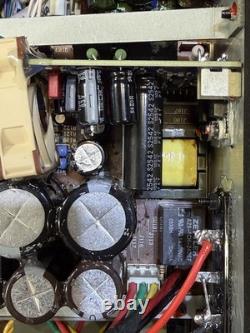

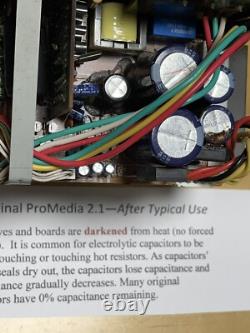

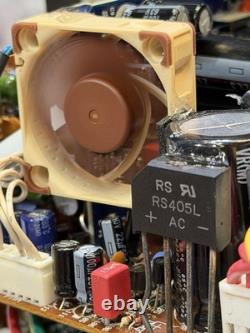

Un ventilateur de refroidissement Noctua interne, donné pour 150 000 heures, homogénéise les températures internes, accélère l’évacuation de la chaleur par la plaque en aluminium et l’enceinte, et prolonge la durée de vie des composants de l’alimentation et de l’amplificateur LF. Les photos montrent les cartes d’amplificateur d’origine, carbonisées faute de refroidissement, ainsi que la nouvelle carte (rouge ou bleue) à côté de l’ancienne, puis la nouvelle carte après installation.

Attention : tous les problèmes du populaire système ProMedia 2.1 ne viennent pas forcément de l’amplificateur. Certains systèmes tombent en panne à cause d’un dommage sur le câble du module de commande ; cela se remarque souvent lorsque le système fonctionne de manière intermittente si l’on bouge le câble près de sa prise, ou si l’on voit qu’une des broches de la prise est tordue.

D’autres présentent une défaillance du haut-parleur de 6,5 pouces. Vous pouvez retirer la grille métallique et toucher le contour en mousse.

S’il est cassant, collant, ou même s’il présente des trous ou des déchirures, il est temps de le remplacer. Je propose également dans ma boutique des kits de refoam à faire soi-même. Évitez un remplacement générique incompatible de 8 ohms ou 4 ohms. Les remplacements en 4 ohms peuvent endommager l’amplificateur.

Les remplacements en 8 ohms peuvent réduire les performances de 25 %. Les haut-parleurs de 6,5 pouces de Klipsch pour les systèmes fabriqués depuis 2018 (générations 3 et 4) utilisent un aimant plus léger, et le haut-parleur ne s’adapte pas à l’ouverture de l’enceinte de la première génération. Les deux versions fabriquées jusqu’à mi-2018 utilisent le même module de commande avec une prise mini-DIN ronde à 6 broches, s’adaptent au même caisson et se connectent aux mêmes haut-parleurs satellites. (Un module de commande, nécessaire au fonctionnement, n’est pas inclus ici). Les systèmes ProMedia 2.1 les plus récents utilisent une prise de type série avec des rangées parallèles de broches.

Cette première génération utilise une alimentation à transformateur plus lourde et plus coûteuse. Le moyen le plus simple de la reconnaître est son interrupteur marche/arrêt à bascule, situé à côté du cordon d’alimentation. Ce système consomme 0 watt lorsqu’il est éteint. Le modèle d’origine consomme 18 à 20 watts lorsqu’il est allumé (sans volume), soit 24 VA.

Avec la carte LF améliorée, l’amplificateur consomme 15 à 16 watts lorsqu’il est allumé. Les panneaux pèsent près de 8 livres. Version, je recommande de réutiliser mes boîtes et mon emballage.

Plage de fréquences totale du système : 32 Hz à 20 kHz. Niveau acoustique maximal : 106 dB. Réserve de puissance de l’amplificateur de crête : 2 x 35 watts pour les satellites, 1 x 130 watts pour le caisson de basses. Impédance des satellites : 4 ohms minimum.

Amplificateur : amplificateur hybride linéaire numérique ; étage de sortie de puissance à MOSFET discrets. Limiteur du caisson de basses : une fonction de limitation de protection protège le haut-parleur et l’amplificateur contre une lecture à volume extrêmement élevé. Spécifications de deuxième génération (données de 2012). Amplificateur : alimentation à haut rendement et amplificateurs linéaires conçus pour un son pleine puissance non compressé.

Troisième génération : spécifications du ProMedia 2.1 BT (Bluetooth) (2017). Puissance totale du système : 100 watts en continu / 200 watts en crête à court terme. Satellites : 18 watts/canal en continu à 26 watts/canal en puissance de court terme.

Caisson de basses : 65 watts en continu. Quatrième génération : ProMedia 2.1 THX (2023) Données non fournies par Klipsch, mais basées sur les composants utilisés. Les satellites sont alimentés par une puce TDA7265 donnée pour 20 watts/canal à 1 % de THD, ou 25 watts/canal à 10 % de THD. Le caisson de basses est alimenté par une puce TDA7294 donnée pour jusqu’à 100 watts ; la THD est indiquée à 1 % jusqu’à 50 watts.
